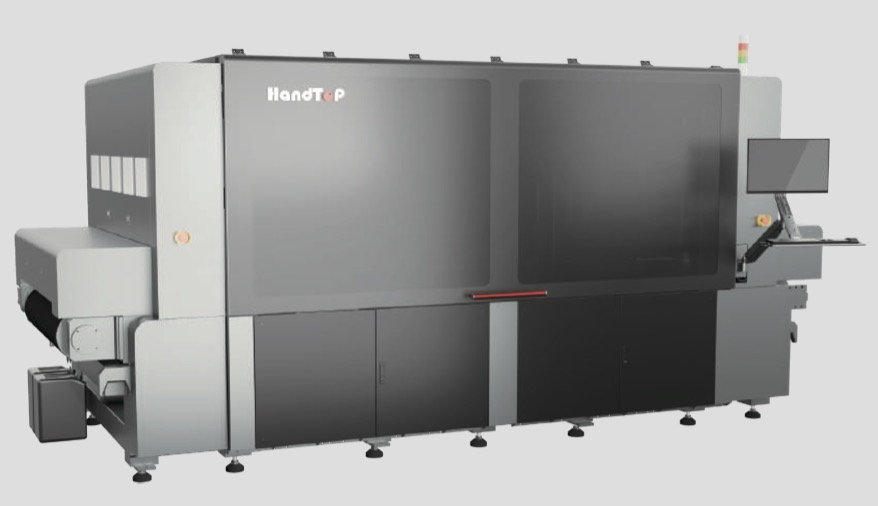

Nova 1200 印鐵數位印刷機
產品說明
Nova 1200 Single Pass 寬幅高速UV噴墨生產線
重塑靈活、效率與整體 | 重新定義寬幅金屬板材打印
Nova 1200 全流程工藝
暢打大寬幅&工業級&多版本印鐵訂單
與傳統膠印生產線完美嵌套
什麼是金屬板材 UV 數位噴墨？
結合數位噴墨技術與UV固化技術的全面優勢，在金屬基材(鐵板、鋁板、不鏽鋼板、鍍錫鋼板等各類印鐵材質)上實現高速度、
高精度、高附著力、快速乾燥的圖案或精細小字打印。整個生產過程一體聯動，無需製版，UV墨水以微小墨滴按需高速噴墨，
且打印圖案可通過軟體實時修改，靈活性極高，全面釋放交付&成本效益。
上料單元

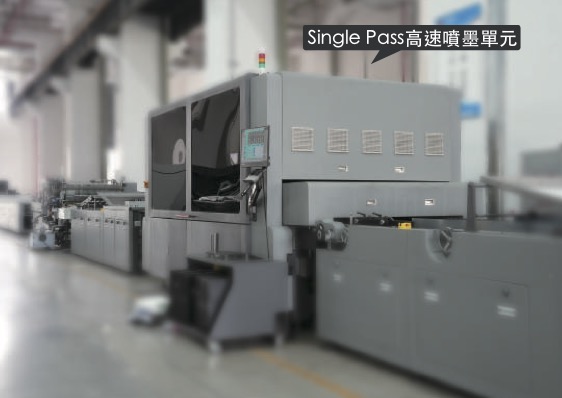

Single Pass高速噴墨單元
最高生產速度：50 m/min
最高噴印精度：1200*1200 DPI
最大打印厚度：50 mm
最大打印幅寬：1200 mm
噴頭配置：京瓷單通道(滿配154個，可選)
顏色配置：最高7色模式(CMYK+特別色)
操作介面：打印介面+機器控制介面
LED固化單元
實現即打即乾：雙LED燈固化
固化後手動抽檢：按下手動按鈕，跳出單張鐵片，用於品質檢測
涂佈光油單元
支持橫豎留空：精準預留邊緣空白區域
精準控制光油厚度：可控光油厚度
光油上料循環：減少浪費，保障上料均勻性
涂層後手動抽檢：按下手動按鈕，跳出單張鐵片，用於品質檢測
三節流平單元
三節流平模塊：防止鐵片表面麻點，使鐵片表面更光滑
UV固化單元
汞燈固化：3個UV燈(功率：22kW/個)
風機冷卻單元
重塑靈活、效率與整體 | 重新定義寬幅金屬板材打印
Nova 1200 全流程工藝
暢打大寬幅&工業級&多版本印鐵訂單
與傳統膠印生產線完美嵌套
什麼是金屬板材 UV 數位噴墨？
結合數位噴墨技術與UV固化技術的全面優勢，在金屬基材(鐵板、鋁板、不鏽鋼板、鍍錫鋼板等各類印鐵材質)上實現高速度、
高精度、高附著力、快速乾燥的圖案或精細小字打印。整個生產過程一體聯動，無需製版，UV墨水以微小墨滴按需高速噴墨，
且打印圖案可通過軟體實時修改，靈活性極高，全面釋放交付&成本效益。

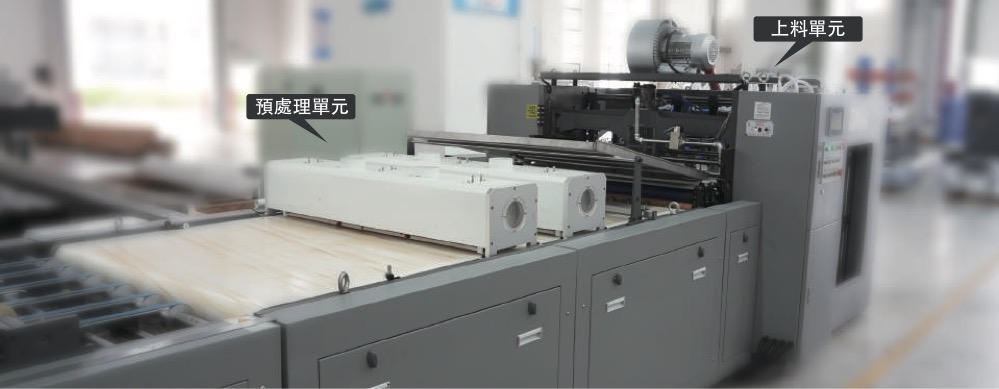

上料單元
飛達式進料：堆垛進料，單次堆垛可達1200張
雙張檢測：精準檢測，有效避免鐵片疊板
預處理單元
2套電暈處理單元(選配)：去除表面雜質，增強表面張力，提升表面附著力
檢測剔除：一但發現翹邊、折彎等缺陷工作，自動剔除
雙張檢測：精準檢測，有效避免鐵片疊板
預處理單元2套電暈處理單元(選配)：去除表面雜質，增強表面張力，提升表面附著力
檢測剔除：一但發現翹邊、折彎等缺陷工作，自動剔除
Single Pass高速噴墨單元最高生產速度：50 m/min
最高噴印精度：1200*1200 DPI
最大打印厚度：50 mm
最大打印幅寬：1200 mm
噴頭配置：京瓷單通道(滿配154個，可選)
顏色配置：最高7色模式(CMYK+特別色)
操作介面：打印介面+機器控制介面

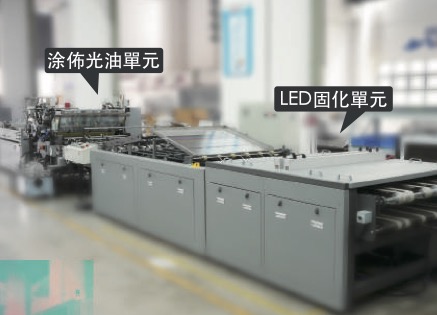

LED固化單元實現即打即乾：雙LED燈固化
固化後手動抽檢：按下手動按鈕，跳出單張鐵片，用於品質檢測
涂佈光油單元支持橫豎留空：精準預留邊緣空白區域
精準控制光油厚度：可控光油厚度
光油上料循環：減少浪費，保障上料均勻性
涂層後手動抽檢：按下手動按鈕，跳出單張鐵片，用於品質檢測

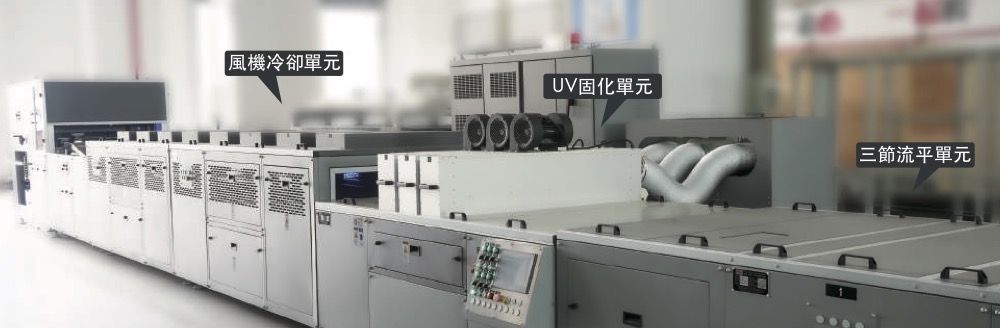

三節流平單元三節流平模塊：防止鐵片表面麻點，使鐵片表面更光滑
UV固化單元汞燈固化：3個UV燈(功率：22kW/個)
風機冷卻單元8個風機冷卻：避免因餘熱導致的鐵片變形
冷卻後手動抽檢：按下手動按鈕，跳出單張鐵片，用於品質終檢

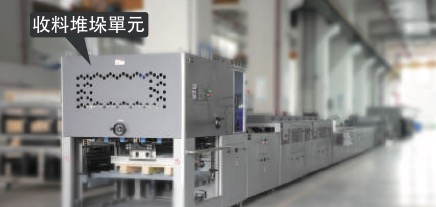

收料堆垛單元
自動化堆疊碼放
自動化數位聯動線
與傳統膠印生產線完美嵌套：噴墨單元尺寸與行業標準尺寸匹配
多工序一體化，一鍵自動化生產：提高效率和節省材料損耗，確保品質一致性
模塊化設計，可按需選擇噴墨單元及其他模塊：更靈活生產線，安裝簡易，易於維護
品質&效能全新進階
掌握Single Pass技術：適合工業化柔性生產，兼容大規模生產與小批量快反；傳承漢弘集團成熟的Single Pass核心打印技術及經驗
掌握核心噴頭驅動技術：與高解析度工業級京瓷噴頭兼容性更高，充分發揮噴頭的極致性能；單只噴頭打印幅寬達108 mm，用更少的噴頭就能實現高要求打印
自研噴頭拼接專利技術：擅長實色塊的穩定輸出，滿足工業化大批量生產需求
全自動噴頭維護系統&噴頭防撞系統：精準高效的噴頭維養，延長噴頭使用壽命
自適應吸風技術：避免磁場損壞噴頭
智能訂單管理
不停機實現多版本訂單高效切換：無縫換單軟體，快速而準確地識別、匹配訂單信息
實現快速、準確、高效的訂單處理：支持隊列打印，輕鬆實現優先、排隊、刪單、加單等功能
核心自主研發能力
掌握UV數位噴墨自主知識產權：掌握工業級Single Pass技術，自主開發控制軟體、機械平台、噴墨系統等核心軟硬體
超十年高速工業級噴頭研究和使用經驗：攜手知名噴頭品牌深入合作，全面釋放工業級噴頭噴印潛能
設備參數：
冷卻後手動抽檢：按下手動按鈕，跳出單張鐵片，用於品質終檢
收料堆垛單元自動化堆疊碼放
自動化數位聯動線與傳統膠印生產線完美嵌套：噴墨單元尺寸與行業標準尺寸匹配
多工序一體化，一鍵自動化生產：提高效率和節省材料損耗，確保品質一致性
模塊化設計，可按需選擇噴墨單元及其他模塊：更靈活生產線，安裝簡易，易於維護
品質&效能全新進階掌握Single Pass技術：適合工業化柔性生產，兼容大規模生產與小批量快反；傳承漢弘集團成熟的Single Pass核心打印技術及經驗
掌握核心噴頭驅動技術：與高解析度工業級京瓷噴頭兼容性更高，充分發揮噴頭的極致性能；單只噴頭打印幅寬達108 mm，用更少的噴頭就能實現高要求打印
自研噴頭拼接專利技術：擅長實色塊的穩定輸出，滿足工業化大批量生產需求
全自動噴頭維護系統&噴頭防撞系統：精準高效的噴頭維養，延長噴頭使用壽命
自適應吸風技術：避免磁場損壞噴頭
智能訂單管理不停機實現多版本訂單高效切換：無縫換單軟體，快速而準確地識別、匹配訂單信息
實現快速、準確、高效的訂單處理：支持隊列打印，輕鬆實現優先、排隊、刪單、加單等功能
核心自主研發能力掌握UV數位噴墨自主知識產權：掌握工業級Single Pass技術，自主開發控制軟體、機械平台、噴墨系統等核心軟硬體
超十年高速工業級噴頭研究和使用經驗：攜手知名噴頭品牌深入合作，全面釋放工業級噴頭噴印潛能
| 數位解決方案 VS 傳統解決方案 換板更高效、流程更簡單、幾乎零庫存、成本更節省 |
||
| Nova 1200 | 傳統雙色機 | |
| 交付週期對比 | 高效交付，頻繁換單無需停機 急單立等可取 |
生產週期長，交付效率受影響 頻繁換單，需多次停機製版 |
| 印量&庫存&損耗對比 | 一張起印(可變數據、短單生產、個性化訂單) 幾乎零庫存&零浪費 |
批量打印(起印量有限制) 製版、換版、調色、清洗等均存在固定損耗 |
| 工藝流程對比 | 無接觸打印 無需製版、按需噴墨 上料-打印-成品實現電腦“傻瓜式”操作 UV墨水兼容性優越，承印介質更廣泛 |
多工序流程 準備工序：設計與製版、裝版、調色 打印工序：上料、打印 後處理：乾燥、換版、洗版 非吸收性材料需要預處理或特殊墨水 |
| 色彩&圖像質量對比 | 色彩鮮艷、邊緣清晰 更具層次感，實現浮雕效果 |
色彩表現因材質而異 可能出現油墨擴散現象 |
| 能耗對比 | UV直接固化： 綜合綜合-百瓦/小時，速度快，能耗低，更節能 |
熱固化： 綜合-千瓦/小時，高溫烘乾，能源消耗高 |
| 綜合成本對比 | 人工成本低(1條生產線/1-2人) 無需高技能/高熟練水平的操作員 省去製版及繁複的配套成本 |
人工成本高(1條生產線/4人) 新員工培養週期長，年輕人入行意願低，傳統印刷高度依賴老師傅 印版和墨水的管理費用 物料儲存及維護的人工、庫存、場地費用 |
| 數位化轉型，能為印刷企業和品牌帶來什麼？ | |
| 業務變革 | 流程變革 |
| 設計無限變化 個性化、定製化 適應多版本印刷 更具競爭力和營利性 季節性營銷創新 |
節省底片、調色、套準、換版等流程 對專業技術人員依賴程度低 臨時插單、優先、排序、刪除訂單 不停機無限加載文件 工作流程簡單化、自動化 |
| 效率變革 | 成本變革 |
| 即時反應 縮短交貨時間 企業擁有更高靈活性 JIT生產方式(JIT, Just In Time) 唯一或順序編碼，提高作業效率 保證色彩一致性與穩定性 |
節省油墨和印版的管理、場地費用 生產、時間、人員等綜合成本減少 無油墨配色、無校準問題 減少庫存和設備維護 廣泛材料適應性 降低犯錯風險 |
設備參數：
| 機型 | Nova 1200 | |
| 打印信息 | ||
| 噴頭配置 | 京瓷 | |
| 噴頭數量 | 154個(7色可選) | |
| 最高噴印精度 | 1200*1200 DPI | |
| 最高生產速度 | 50 m/min | |
| 介質 ｜ 墨水 | ||
| 打印介質 | 鐵板、鋁板、不鏽鋼板、鍍錫鋼板等各類印鐵材質 | |
| 最大打印寬幅 | 1200 mm | |
| 最大介質厚度 | 50 mm | |
| 打印材料尺寸 | 1145*950 mm (厚度0.12 ~ 0.4 mm) | |
| 墨水類型 | 環保UV固化墨水 (不含VOC) | |
| 墨水顏色 | CMYK+特別色 | 標配：每色22頭(根據打印寬幅可選) |
| 訂製：每色安裝噴頭數量(客戶可靈活選擇更少) | ||
| 軟體 | 功能 | ||
| UV固化方式 | LED固化(功率可調) | |
| 數據傳輸方式 | 高速PCIe傳輸 | |
| RIP軟體 | ONYX | |
| 輸入格式 | PDF, JPEG, TIFF, EPS, AI等 | |
| 尺寸 | 重量 | ||
| 設備尺寸 | 數位單元：4800*2600*2470 mm (長*寬*高) | |
| 整機連線：52000*4000 mm (長*寬) | ||
| 設備淨重 | 數位單元：7800 Kg | |
| 電源 | 環境 | ||
| 功率 | 數位單元：29.5 kW (最大電流：53A) | 連線功率：195 kW |
| 用電 | AC380V 50Hz | 三相 L / N / PE | |
| 環境要求 | 獨立、清淨、低塵、少光照、通風良好的工作空間 | |
| 環境溫度 | 18℃ ~ 30℃ (64℉ ~ 86℉) | |
| 相對濕度 | 30% ~ 70% (無冷凝) | |
